聚酯樹脂浸漬玻璃纖維網狀無緯帶

聚酯樹脂浸漬玻璃纖維網狀無緯帶

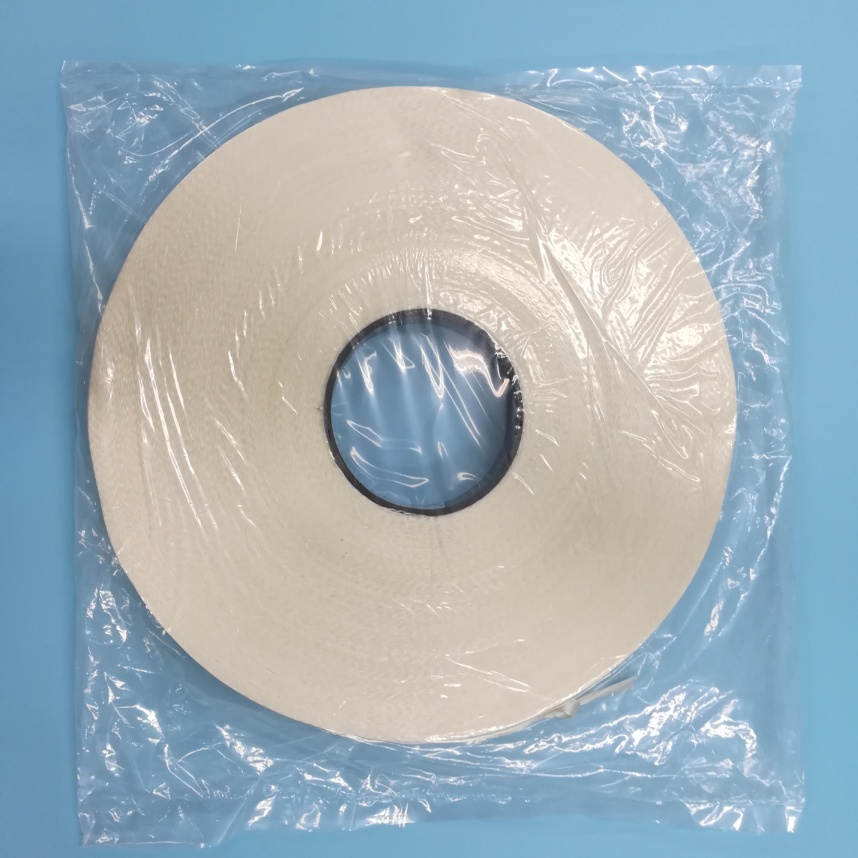

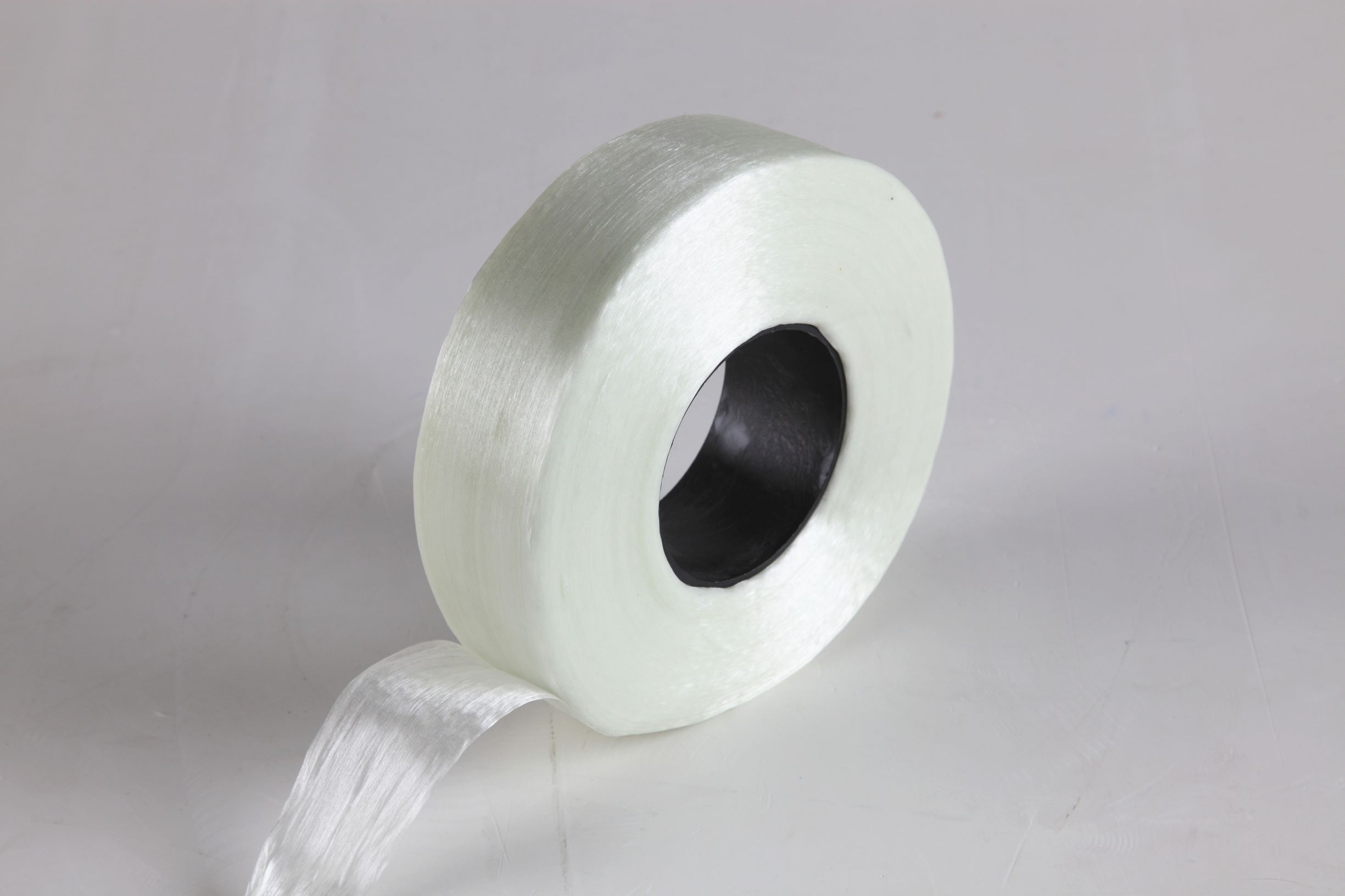

聚酯樹脂浸漬玻璃纖維網狀/平行綁扎帶是由無堿高捻玻璃紗/無堿無捻玻璃纖維紗通過專門的耐高溫熱固化不飽和聚酯樹脂浸漬而成。 綁扎帶具有良好的柔軟性和粘性，拉開呈網狀結構，退卷容易，不散絲，無疊痕。該產品具有高強度，抗沖擊，高模量，低延伸，無磁滯和無渦流損失等優良性能，是電機, 變壓器以及避雷器理想的綁扎材料。

產品特點：

• 網狀無緯帶分H級、F級，平行無緯帶為B級、F級。

• 厚度分為0.17mm ，0.3mm ，0.33mm ；寬度為6mm─50mm ； 盤長為50m─200m （筒狀卷裝長度為1500米─2000米）。

• 無緯帶分為聚酯樹脂浸漬型和環氧樹脂浸漬型兩種，聚酯型存儲期較長。

• 拉伸強度高，厚度0.3mm的品種，可達1500N/cm以上。

• 固化時間短，155℃ 溫度下只需4─5小時（連續固化）。

• 電氣強度高，每mm厚平行纏繞層≥12kv。

• 儲存期長，25℃可達6個月以上(環氧型為3個月)，有利于倉儲，避免浪費。

• 退帶容易，利用率高。

使用說明：

• 無緯帶應儲存于常溫下。氣溫高于30℃時，應存放在冷藏箱內。

• 需檢測無緯帶性能時（測揮發物含量等）應在塑袋中取出后1小時內進行。

• 無緯帶從冷藏箱中取出使用前，應讓其在塑封、室溫下存放24小時后，方可使用。

• 無緯帶在使用過程中，如張力不勻或綁扎不平整，容易造成分叉。建議將整盤的無緯帶整理后繼續使用。

• 無緯帶綁扎最好在室溫下進行，但熱態綁扎效果更好。

  熱態綁扎方法：

  A.預熱被綁扎工件，預熱溫度為攝氏80℃左右，時間為1小時左右。

  B.預熱無緯帶：將無緯帶放于40℃±5℃烘箱內20分鐘左右，取出使用（預熱無緯帶時間不宜過長，溫度不宜過高，避免過早固化，預熱后的無緯帶需一次用完）

• 綁扎張力≤1000N/cm（厚0.3mm），綁扎速度以每分鐘10m─15m為佳。

• 綁扎結束時，應將尾端鎖住，可防施加的張力損失，導致緊固的無緯帶松脫（可將尾端嵌入內一層無緯帶中, 以利壓緊）。

• 建議分段固化：80℃1小時，120℃1小時，155℃3─4小時，（不間斷地連續固化，不包括工件升溫時間）牽引電機、大電機建議固化時間6小時以上。

• 如要使無緯帶的固化與浸漆烘干一次熱處理完成，需要做實驗，確定浸漆的烘干過程對無緯帶的固化無礙。

• 用手工綁扎工藝時，需含膠量、揮發物較大的無緯帶。

產品標準：

JB/T 6236-2015

性能參數：

規格參數：

固化時間：
